Ребристые плиты ПР-3

Технические характеристики

Во время изготовления мы руководствуемся требованиями ГОСТа 28042-89 и специально разработанной технической документацией. Для производства продукции используется тяжелый или конструкционный легкий бетон. Стандарт допускает изготавливать плиты с небольшим отклонением от государственных требований по техническим чертежам, если они прошли процесс утверждения в установленном порядке.

Длина плиты 2990 мм, высота в рабочем положении на опоре 140 мм, ширина 495 мм. Разброс линейных размеров не более ±5 мм по длине, ±5 мм по ширине и ± 3 мм по толщине полки. Отклонение от прямолинейности несущих элементов не может превышать 8 мм.

Ребристые плиты выпускаются с ненапряженным металлическим каркасом, для упрочнения применяется строительная арматура периодического профиля, соединение прутков сваркой или вязкой. Минимальное расстояние бетона от поверхности арматуры 2 см, за счет чего уменьшается интенсивность коррозионных процессов и увеличивается время безопасной эксплуатации.

Маркировка

Изделия имеют несколько модификаций в зависимости от материала изготовления, размеров и физических параметров прочности. Надпись ПР-3-1 П расшифровывается следующим образом:

• ПР ­– тип плиты по геометрии профиля (плита ребристая);
• 3 – нормируемые линейные размеры (типоразмер) 2990×495×140 мм;
• 1 – максимальная расчетная нагрузка (индекс несущей способности) 100 кг/м²;
• П – изготовлена из бетона повышенной плотности.

Плиты, имеющие нестандартные размеры, дополнительно обозначаются буквой «А». Предприятие может изготавливать конструкции по индивидуальным техническим заданиям заказчиков, при этом перед началом производства в обязательном порядке согласовываются все дополнительные требования. По желанию клиентов в Осьмино делается дополнительная проверка с фиксацией в акте методов и полученных результатов.

Контроль качества

Технические показатели Ж/Б изделий контролируются периодически, проверяется устойчивость к появлению трещин при предельных нагрузках и жесткость. Для плит, монтируемых в цехах химической промышленности, дополнительно испытывается устойчивость к воздействию агрессивных соединений.

Перед запуском в серию новых типов выполняются обязательные приемо-сдаточные испытания. Производство начинается только после полного соответствия всех нормативных параметров действующим стандартам.

На несущую способность оказывает влияние расположение и конфигурация арматурной сетки, вариабельность достигается изменением процента армирования. При проверке огнестойкости контролируется максимальная величина прогиба, конструкция должна выдерживать расчетные нагрузки в течение 24 часов воздействия источника открытого пламени. Все появившиеся трещины фиксируются, делается математический анализ их влияния на первоначальные параметры.

Бетонные ребристые плиты должны дополнительно проверяться на процент кручения полок и их защемления в ребрах. При недостаточных показателях сопротивления кручению происходит критическое снижение прочности. Запрещается наличие в бетоне раковин, впадин и наплывов размером более 20 мм в диаметре.

Результаты испытаний фиксируются в акте стандартного образца и подписываются ответственными сотрудниками компании. На каждую партию железобетонных конструкций выдается технический паспорт с указанием марки бетона, его фактичной и отпускной прочности, морозоустойчивости, даты изготовления и стандарта плиты.

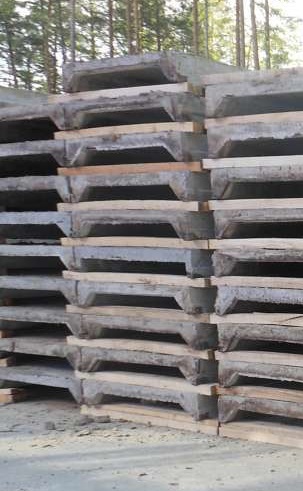

Все ЖБ изделия перед транспортировкой на склад проходят визуальный контроль, при обнаружении дефектов, выходящих за поля допусков, бракуются. Доставка и хранение должны выполняться с учетом разработанных рекомендаций: высота штабеля не более 2,5 м, между плитами обязательно устанавливаются подкладки в четырех опорных точках. При перевозке все плиты фиксируются специальными приспособлениями, горизонтальное смещение вследствие центробежных и инерционных усилий запрещается.

Преимущества компании

Мы изготавливаем в Осьмино широкий спектр изделий, цена ребристых плит ПР-3 зависит от технических характеристик и конструктивных особенностей. Продукцию можно покупать оптом или в розницу, для постоянных клиентов действует программа лояльности. Сотрудники компании дают профессиональные консультации для оптимального выбора типа конструкций.
